防ESD神器，TVS揭秘
來源：硬件工程師看海????????發布時間：08-19????????點擊：
摘要 : 談起靜電，我們經常聽到ESD和TVS兩個名詞，二者其實是兩個完全不同的概念，有的同學很容易混淆。ESD全拼是Electro Static discharge，中文意思是“靜電釋放”，它描述的是一種客觀現象。
談起靜電，我們經常聽到ESD和TVS兩個名詞，二者其實是兩個完全不同的概念，有的同學很容易混淆。ESD全拼是Electro Static discharge，中文意思是“靜電釋放”，它描述的是一種客觀現象。
TVS全拼是Transient Voltage Suppressor，中文意思是“瞬態電壓抑制器”，是一種二極管形式的高效能保護器件，它描述的是一種器件。
ESD和TVS的關系是，我們用TVS來抑制ESD對電子電路的影響，從而保證電路系統能夠正常工作。
TVS與受保護器件或通路并聯，正常狀態時，TVS對于信號是高阻態，信號不受TVS影響，當瞬間電壓足夠大時，TVS就提供一個低阻抗通路，將干擾釋放掉。

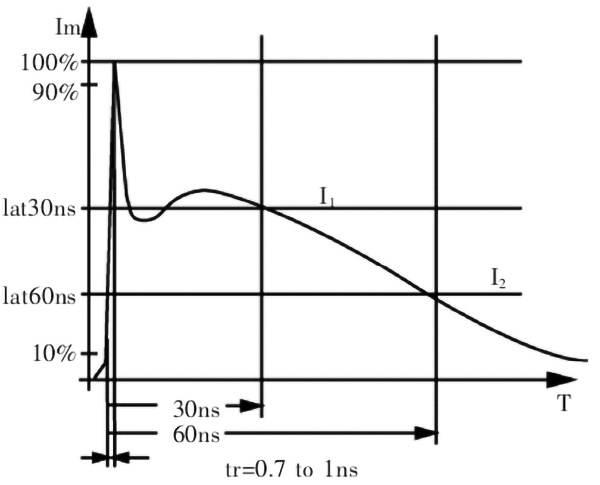

ESD會產生一個非常高的瞬態電壓，而且時間極短，有時可達億分之1秒，如果放任這么高的電壓不管，會對電路系統產生嚴重的破壞。

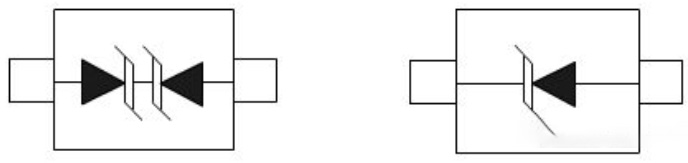

我們一般使用TVS來吸收ESD的能量，從而保護電路系統正常工作。TVS的符號見下圖，TVS一般有雙向和單向兩種。通常單向TVS用于直流電路，雙向TVS用于交流電路。
TVS就是一個二極管，只是把二極管反向運用，可以類比穩壓二極管，鉗位住電壓，利用二極管PN結的雪崩擊穿原理，進而避免高壓進入后面的低壓電路。

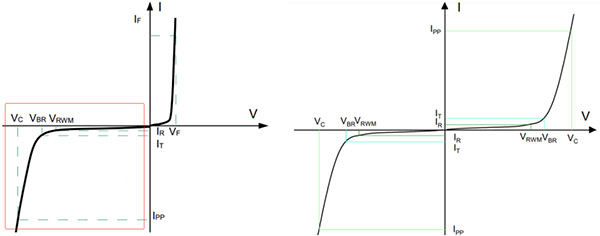

單向TVS的VI特性曲線，很接近二極管的IV特性曲線，我們利用的是其負向工作區，雙向TVS的IV特性曲線，是單向TVS工作區曲線的對稱，可以抑制雙向靜電。以上是ESD與TVS的基本介紹，
