摘要 : TVS通常采用二極管式的軸向引線封裝結構，TVS的核心單元是芯片，芯片主要材料為半導體硅片或曬片，芯片有單極型和雙極型兩種結構，單極型TVS有一個PN結，雙極型TVS有兩個PN結。TVS芯片的PN結經玻璃純化保護由引線引出，再經改性環氧樹脂封裝制成。
電網中的工頻過電壓、諧振過電壓及瞬態電壓，包括操作過電壓和雷電過電壓，這些危險浪涌能量無法泄放或吸收，而侵入電氣設備內部電路，就能影響電子設備的正常工作，甚至會燒毀電路；而集成數字電路容易受ESD/EFT（靜電放電/電快速瞬變脈沖群）等浪涌電壓干擾，可能會造成工作異常、死機，甚至損壞并引發其他的安全問題。利用TVS器件對電路進行精細保護，可有效地使電子線路中的精密元器件免受各種浪涌脈沖的損壞。本文對TVS器件的結構與特性進行了介紹：
TVS 瞬態電壓抑制器是在穩壓二極管的基礎上發展而來的，是一種二極管形式的新型高效能保護器件。

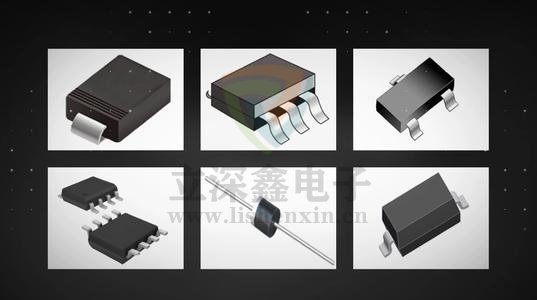

TVS通常采用二極管式的軸向引線封裝結構，TVS的核心單元是芯片，芯片主要材料為半導體硅片或曬片，芯片有單極型和雙極型兩種結構，單極型TVS有一個PN結，雙極型TVS有兩個PN結。TVS芯片的PN結經玻璃純化保護由引線引出，再經改性環氧樹脂封裝制成。
TVS瞬態電壓抑制器有單極性與雙極性之分，單極性只對一個方向的浪涌電壓沖擊起保護作用，雙極性瞬態二極管對相反的極性浪涌電壓沖擊都起保護作用，相當于兩只穩壓管反向串聯，它優點是結電容小，響應時間短，功率大。單向TVS多用于直流和已知方向的信號電路，雙極性TVS 多用于交流和變化的信號電路，TVS陣列多用于多線保護。TVS管也可以與二極管串聯，利用二極管寄生電容較小的特點來降低總寄生電容，可以實現對高速信號端口的保護。TVS串行接入電路可以分電壓，并行接入可以分電流，但在應用中應控制串/并數量，TVS在應用過程中必須考慮環境溫度及溫度變化情況對TVS特性的影響，因為溫度上升會使TVS反向漏電流增加，功耗下降。另外，TVS按峰值功率可分為500 W，1 000 W，1 500 W，5 000 W等多種型號。
