ESD靜電保護器參數
來源：立深鑫電子????????發布時間：11-13????????點擊：
摘要 : ESD（Electrostatic Discharge Protection Devices），靜電保護元器件，又稱瞬態電壓抑制二極管陣列（TVS Array），是由多個TVS晶?；蚨O管采用不同的布局設計成具有特定功能的多路或單路ESD保護器件，主要應用于各類通信接口靜電保護

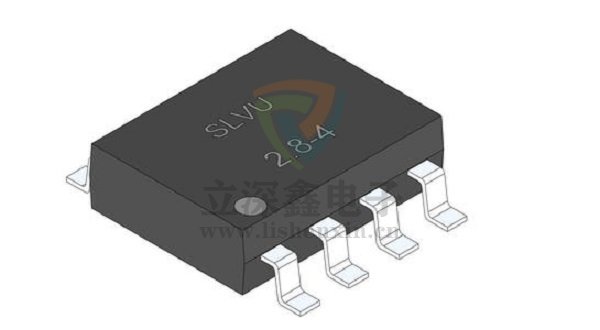

ESD（Electrostatic Discharge Protection Devices），靜電保護元器件，又稱瞬態電壓抑制二極管陣列（TVS Array），是由多個TVS晶?；蚨O管采用不同的布局設計成具有特定功能的多路或單路ESD保護器件，主要應用于各類通信接口靜電保護，比如USB、HDMI、RS485、RS232、VGA、RJ11、RJ45、BNC、SIM、SD等接口中。ESD靜電保護器件封裝形式多樣，從單路的SOD-323到多路的SOT-23、SOT-143、SOT23-6L、SOIC-8、QFN-10等。電路設計工程師可以根據電路板布局及接口類型選擇不同封裝形式的ESD靜電保護二極管。
ESD靜電保護器件的主要參數有哪些？ESD保護器件的主要參數是什么？這些問題其實并不難理解。以下小編就跟大伙普及下ESD保護器件的主要參數。ESD保護器件的主要參數分為6大類：
1、MaxWorkingVoltage（最大工作電壓）
允許長期連續施加在ESD靜電保護器件兩端的電壓(有效值)，在此工作狀態下ESD器件不導通，保持高阻狀態，反向漏電流很小。
2、ClampingVoltage（鉗位電壓）
ESD靜電保護器件流過峰值電流時，其兩端呈現的電壓，超過此電壓，可能造成ESD永久性損傷?！?br />
3、BreakdownVoltage（擊穿電壓）
ESD器件開始動作(導通)的電壓。一般地，TVS管動作電壓比壓敏電阻低。
4、LeakageCurrent（漏電流）
在指定的直流電壓(一般指不超過最大工作電壓)的作用下，流過ESD靜電保護器件的電流。一般地，TVS管的反向漏電流是nA級，壓敏電阻漏電流是μA級，此電流越小，對保護電路影響越小?！?br />
5、ResponseTime（響應時間）
指ESD靜電保護器件對輸入的大電壓鉗制到預定電壓的時間。一般地，TVS管的響應時間是ns級，壓敏電阻是μs級，此時間越小，更能有效的保護電路中元器件。
6、Capacitance（電容）
在給定電壓、頻率條件下測得的值，此值越小，對保護電路的信號傳輸影響越小。比如硅半導體TVS管的結電容(pF級)，壓敏電阻的寄生電容(nF級)。
